WNS型卧式三回程锅壳式燃油燃气热水锅炉(单炉胆)

容量: 0.7~17.5兆瓦
应用范围: 供热及工业领域
热效率: ≥96%
适用燃料: 燃油、燃气
联系电话
020-37965503

产品介绍

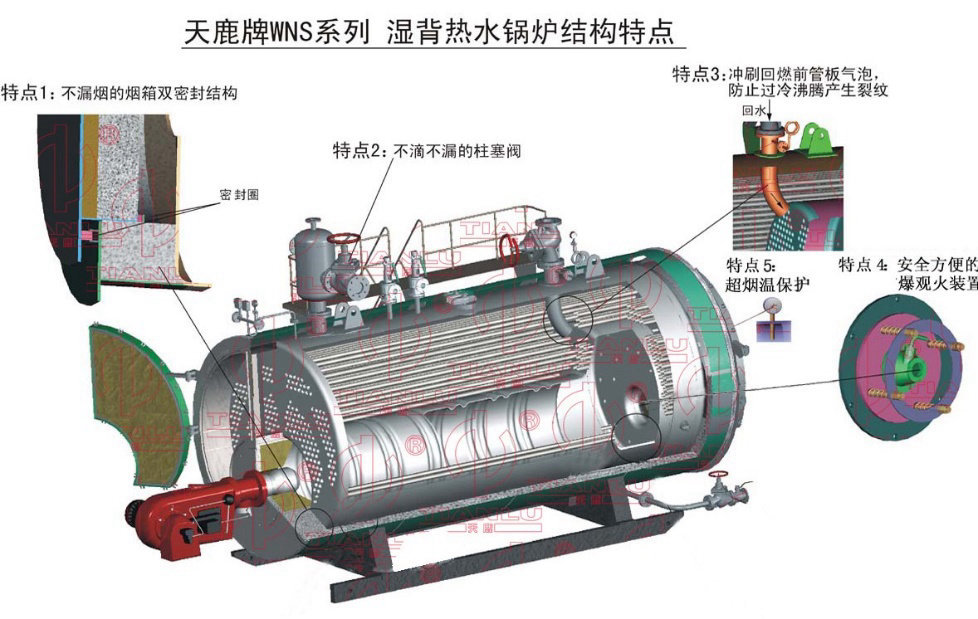

天鹿牌WNS型锅壳式燃油燃气热水锅炉主机由锅壳、前后管板、波纹炉胆,回燃室、二回程烟管、三回程烟管、人孔、手孔、回水装置、出水管座和集汽罐、前后烟箱、防爆门、底座等组成。锅炉还配有燃烧机、自控系统、循环水泵、补水泵、水处理、节能器等辅机和阀门仪表。

当锅炉和热网具备起炉点火的要求后起动锅炉,自控系统将按照设定好的程序进行启动、点火、燃烧、供热、负荷调节、安全保护等自动运行。

锅炉的水循环为自然循环。锅炉的烟气流程:燃料自燃烧机点火-炉膛燃烧-湿背回燃室-二回程烟管束-前烟箱-三回程烟管束-后烟箱-节能器-烟道-烟囱-大气。

我司40余年专业专注,致力于产品不断地完善和提高,至今已取得23项专利技术。



产品特点

⑴中国唯一没有高温裂纹的热水锅炉(专利技术)

科学的布置了热水锅炉的回水系统,增加了回燃室高温区受热面水侧扰动,避免了高温区域产生过冷沸腾现象,保证高温区管头和管孔永不产生裂纹,解决了长期困扰锅壳式热水锅炉一大技术难题(詳见重点介绍)。

⑵使用寿命20年以上

锅炉前、后管板与锅壳,炉胆与回燃室均为100%圆弧扳边对接焊,应力最低,锅炉的平均寿命在二十年以上。

⑶湿背水冷大回燃室

辐射受热面积大,燃烧空间大,燃烧充分,最大限度提高锅炉热效率,水冷大回燃室使用寿命长。

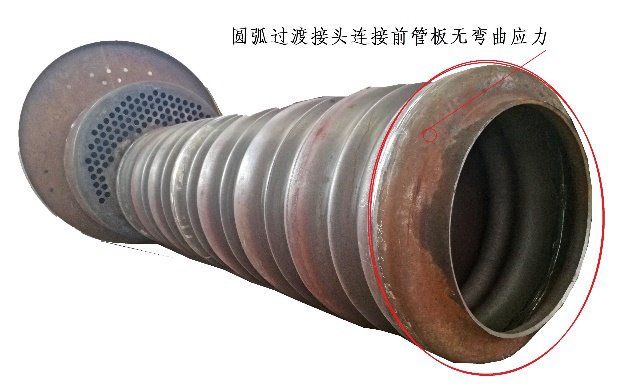

⑷波纹炉胆+圆弧过渡接头+前管板

圆弧过渡接头连接炉胆和前管板具有很好的热伸缩性能,有效吸收热膨胀,无弯曲应力。

⑸充裕的受热面积

锅炉受热面积大,能充分吸收有效热量,排烟温度低,热损失小,出力足,热效率高。

⑹多功能安全防爆装置

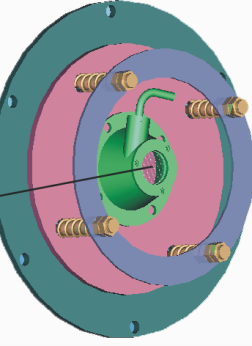

防爆门设置于正对回燃室的后面,当锅炉出现爆燃现象时,防爆门将在瞬间打开,直接在第一回程泄压,而不会让爆燃的烟气冲击第二、三回程,最大限度减少爆燃时瞬间冲击对锅炉本体造成的危害,防爆门且能观火和方便进入回燃室检修。








NOX超低排放

锅炉NOX排放满足30mg/m3的要求。

⑻高效复合式隔热保温层

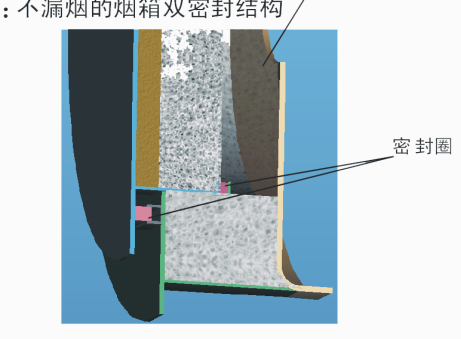

烟箱门采用迷宫式密封结构不漏烟(如图),锅炉保温层采用100mm的硅酸镁纤维毯、复合硅酸盐保温涂料和防水涂料,确保体散热损失降到最低,炉表温度≤40℃,最大限度提高锅炉效率。

⑼外包专利技术

从美学角度设计锅炉外包,采用专利技术对外包板进行辊压包边,人孔、头孔、手孔罩壳均为模具冲压成型,使外包美观、坚固、耐用。

⑽锅炉全数字智能控制

锅炉的控制系统采用信息化全数字智能控制,实现锅炉基本控制功能与安全保护功能;同时,通过网络接口与用户大中控上位机监控管理计算机完成对锅炉控制系统所有的数据通讯与处理,可以负责完成所有锅炉系统重要运行参数的历史记录、存储、和生产报表打印以及锅炉运行负荷的统一调配。充分体现了控制分散,信息管理集中的现代工业设备控制思想的发展理念,具有投资经济,可靠性高、便于扩展,技术先进等优点。



产品参数





技术优势


防止过冷沸腾对锅壳式热水锅炉受热面的危害(我司专利技术)

目前国内、外流行的WNS卧式锅壳式热水锅炉其水循环为自然循环。即由冷热水的温差产生重度差形成自然循环流动压头,由于冷热水的温差小,产生的流动压头低,不足以及时破坏汽泡的产生,使锅炉局部高温受热面温度较快升高形成温差应力,锅炉局部受热面长期在温差应力的作用下将产生疲劳裂纹。通常锅炉在用了几个采暖期以后,甚至更短的时间,在二回程进口端的管头和管板的管孔产生裂纹,这是过冷沸腾传热恶化的现象。即,二回程进口烟管管端和回燃室前管板所处的温度场一般在1000℃以上,此时在烟管外壁和管板内壁水侧产生汽泡---出现沸腾现象,此时炉内水温低于饱和温度,这种沸腾称为 “过冷沸腾”。

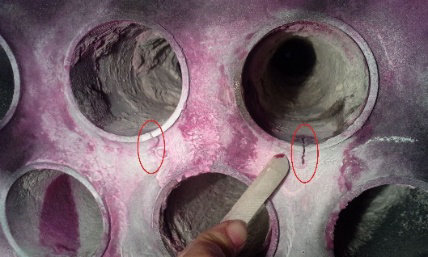

二回程进口端随着温度升高汽泡越来越多,汽泡将水与受热面隔开,当汽泡破裂时热水又对这些受热面进行“冷却”,这样一热一冷产生温差应力,长期在这种温差应力的作用下致使高温区管端和管孔产生裂纹。这就是过冷沸腾对卧式锅壳式热水锅炉产生的危害(图一)。为了解决过冷沸腾对卧式锅壳式热水锅炉产生的危害,国内外制造厂都采取了一些防范措施。

如(图二)所示,在回燃室前管板覆盖一层约50mm厚的耐火混凝土隔热层,混凝土长期在高温火焰下何时脱落?如何知道?给用户带来很多的麻烦,且影响锅炉的正常供暖。

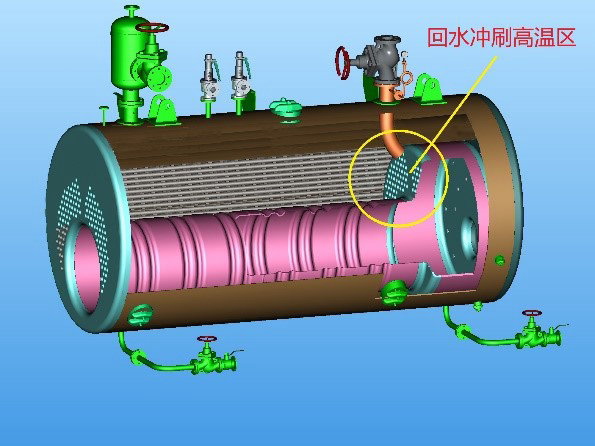

天鹿WNS系列锅炉如(图三)所示,将二回程高温区管束拿掉一些,将回水管伸入管区对着高温区管板进行冲刷及时消除高温管束区汽泡的产生,从源头上消除了高温区管头和管孔裂纹事故的产生(天鹿专利),我司保证20年二回程高温区不会发生管头管孔裂纹事故。
