WNS型卧式三回程锅壳式燃油燃气蒸汽锅炉(单炉胆)

容量: 0.5~25吨/时
应用范围: 化工、医药、纺织、印染、食品、饮料、纸业、包装等行业
热效率: ≥96%
适用燃料: 燃油、燃气
联系电话
020-37965503

产品介绍

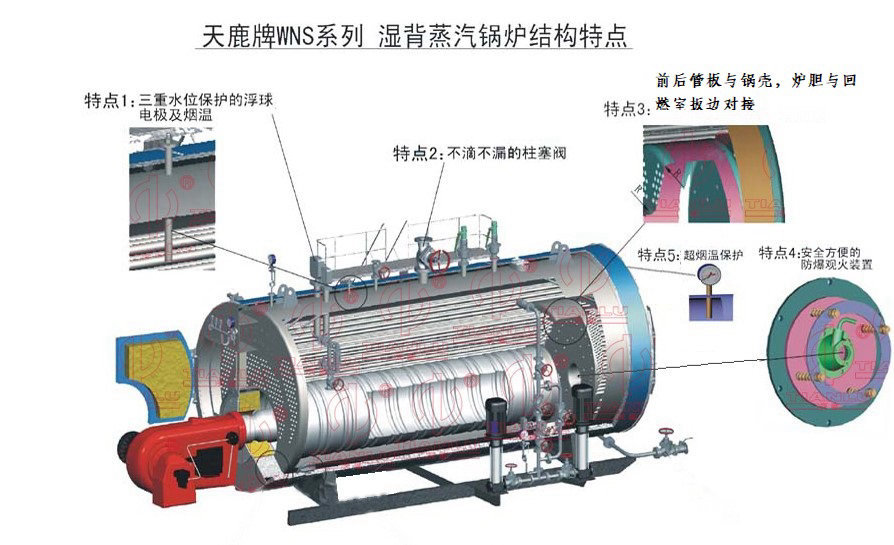

天鹿牌WNS型锅壳式燃油燃气蒸汽锅炉主机由锅壳、前后管板、波纹炉胆,回燃室、二回程烟管束、三回程烟管束、人孔、手孔、管座、前后烟箱、防爆门、底座等组成。锅炉还配有燃烧机、自控系统、水泵、水处理、除氧器、节能器、冷凝器、空预器等辅机和阀门仪表。当锅炉加水至正常水位后起动锅炉,自控系统将按照设定好的程序进行点火、燃烧、供气、负荷调节、安全保护等自动运行。

锅炉的水循环为自然循环。锅炉的烟气流程:燃烧机点火-炉膛燃烧-湿背回燃室-二回程烟管束-前烟箱-三回程烟管束-后烟箱-节能器-空预器-烟道-烟囱-排入大气。

我司40余年专业专注,致力于产品不断地完善和提高,至今已取得23项专利技术。









产品特点

(1)锅炉应力低(国家专利技术)

锅炉前、后管板与锅壳,炉胆与回燃室均为100%圆弧扳边对接焊,应力最低,锅炉的平均寿命在二十年以上。

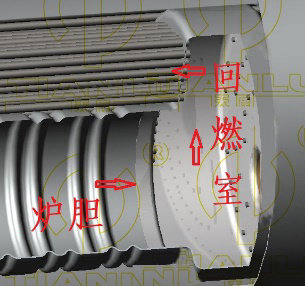

(2)湿背水冷大回燃室

湿背水冷大回燃室,辐射受热面积大,燃烧空间大,燃烧充分,最大限度提高辐射受热面。






⑶充裕的受热面

充裕的受热面锅炉受热大能有效充分吸收热量,排烟温度低,热损失小,出力足,热效率高。

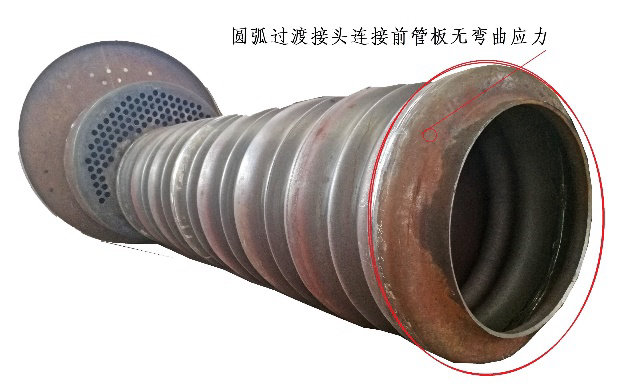

⑷波纹炉胆+圆弧过渡接头+前管板

圆弧过渡接头连接炉胆和前管板具有很好的热伸缩性能,有效吸收热膨胀,无弯曲应力。






⑸汽空间高

蒸汽空间高,  蒸汽带水少,蒸汽品质高。

⑹保证安全降水时间

锅炉燃烧低位布置,水位确定符合国家规程,同时符合德国TRD标准的水位波动时间要求,具有充足的安全降水时间,保证锅炉安全运行。

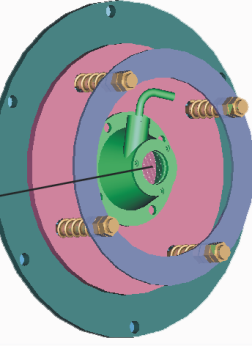

⑺多功能安全防爆装置

防爆门设置于正对回燃室的后面,当锅炉出现爆燃现象时,防爆门即在瞬间打开,直接在第一回程泄压,而不会让爆燃的烟气冲击第二、三回程,最大限度减少爆燃时瞬间冲击对锅炉本体造成的危害,防爆门且能观火和方便进入回燃室检修。







⑻锅炉尾部布置节能器、空预器、冷凝器

根据用户用汽工艺特点可在锅炉尾部布置“节能器+空气预热器”,“节能器+冷凝器”等,尽可能提高锅炉热效率。

NOX超低排放

锅炉NOX排放满足30mg/m3的要求。

⑽高效复合式隔热保温层

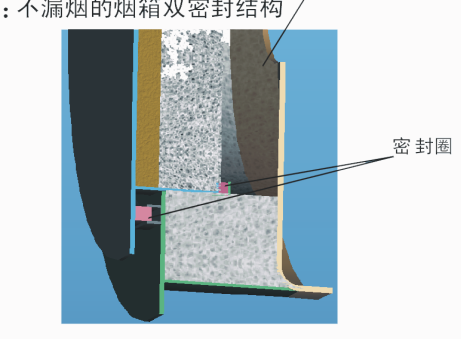

烟箱门采用迷宫式密封结构不漏烟(如图),锅炉保温层采用100mm的硅酸镁纤维毯、复合硅酸盐保温涂料和防

水涂料,确保体散热损失降到最低,炉表温度≤40℃,最大限度提高锅炉效率。







⑾外包专利技术

从美学角度设计锅炉外包,采用专利技术对外包板进行辊压包边,人孔、手孔罩壳均为模具冲压成型,使外包美观、坚固、耐用。

⑿锅炉全数字智能控制

锅炉的控制系统采用信息化全数字智能控制,实现锅炉基本控制功能与安全保护功能;同时,通过网络接口与用户大中控上位机监控管理计算机完成对锅炉控制系统所有的数据通讯与处理,可以负责完成所有锅炉系统重要运行参数的历史记录、存储、和生产报表打印以及锅炉运行负荷的统一调配。充分体现了控制分散,信息管理集中的现代工业设备控制思想的发展理念,具有投资经济,可靠性高、便于扩展,技术先进等优点。


产品参数
