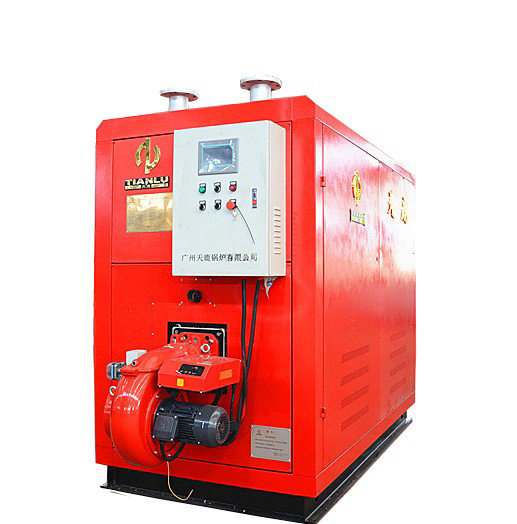

真空相变热水锅炉

容量: 0.35~7Mw
应用范围: 供热及工业领域
热效率: ≥96%
适用燃料: 燃油、燃气
联系电话
020-37965503

产品介绍

控制系统采用专业控制模块作为核心部件,人性化界面设计,确保锅炉长期高精度自动运行。

控制系统采用世界知名品牌高性能元器件,中文全彩触摸屏人机对话界面,机组运行状况、炉内真空度、温度实时显示、操作简单,方便。

自动温度控制

以采暖热水(卫生热水)出水温度为最终控制温度,温度可在0℃~80范围内自由设定,控制器能对设定值和热水锅炉运转时水温进行比较演算,将热水温度控制在最佳状态,热水温度波动可控制在±0.1℃范围内;

系统能实时监测热媒(水)温度、真空度、排烟温度、换热器温度及燃气阀组密封情况,可对燃烧机、水泵、电动阀进行监控。

燃烧器控制

燃烧控制器能根据真空度、热水温度双重控制燃烧机的启停、大小火转换、比例调节,自动实现燃烧器安全起动、火焰监测等顺序控制和燃烧器反馈控制,彻底解决了一般真空锅炉控制器只采用温度信号控制燃烧机的方式,避免由于温度传感器滞后而产生真空炉超压运行的隐患;同时由于压力控制,控制灵敏度高。因此,比温度控制更加准确,更加节能。

故障报警功能

如果锅炉出现超温、超压、燃烧异常等情况,机组报警指示灯亮,蜂鸣器报警,切断燃料,燃烧器自动停止运行。

自动抽气系统

先进的真空保持方式---全自动真空保持系统锅炉能根据热媒(水)温度及压力,自动判断、自动启停真空抽气系统,使锅炉始终保持高真空状态,确保换热性能,保持高效率。

气候补偿功能

锅炉能根据室外温度自动调整出水温度,当室外温度上升时,控制系统将在一定范围内自动降低用户设定温度,以达到节能目的。

定时控制功能

控制器能提供每天五个时段,每周七日锅炉不同的运行工况设定,特别适用于学校、写字楼等需定时供热的场所,无人控制运行,节能环保。

故障监控功能

系统具有自动故障记录功能,可记录历史故障,便于对锅炉进行维修和保养。

远程监控功能

控制系统可按用户要求配置标准的485打印接口和BA通讯接口,能直接和BAs系统连接,系统采用MODBUS等通信协议。

自动运行记录功能

自动累计锅炉运行时间,自动提醒保养内容。

自动燃气计费功能

自动计量燃气耗,自动统计燃气费用,用户可以随时査看用气盘和燃气费用,为锅炉节能运行做好参谋。

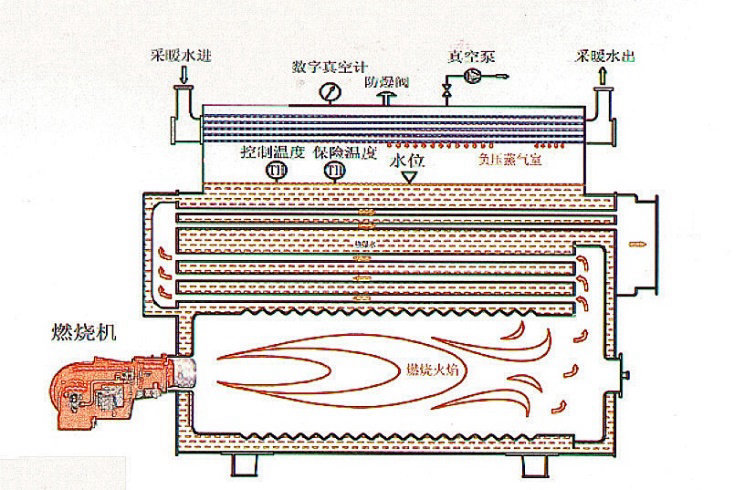

真空相变热水锅炉炉体结构,如图所示, 以负压蒸汽室为界分上下两部分,其中下部分结构类似于内燃锅壳锅炉,即炉胆和烟管组成的受热面;而上部空间内装设有管式汽-水热交换器,用来加热流经换热器中的冷水。








运行原理:真空相变热水锅炉是利用水在真空状态下通过汽-水相変传递热量的一种加热设备。在常压下(一个大气压)水的沸点100℃,而在-50kpa(0.5个大气压)水的沸点只有81℃。真空相变热水锅炉是利用了水的这一特性进行热量传递的。热媒(水)在负压室吸热沸腾,产生负压饱和蒸汽,蒸汽在换热器管外凝结放热,将管内冷水加热升温;蒸气凝结后形成水滴,流回下部炉体重新被加热汽化,反复进行,周而复始不断地将热量输出。



产品特点

有着很高的汽水凝结换热的传热系数,热媒一次性注入,不要水处理设备,受熱面不结垢,锅炉低于大气压运行,运行经济安全,不需政府安检部门监检。

锅炉的真空状态

锅炉的真空状态是指锅炉汽压比外部气压低,我们称之为“真空”。

什么是热媒(水)

热媒一般是经除杂、除氧、软化处理的水溶液,一次性灌注的,可以在运行时循环使用。

真空相变热水锅炉安全措施

真空相变热水锅炉配有多种安全保护装置,确保锅炉安全稳定运行,安全控制装置具休包括:低水位保护、电气保护装置、物理保护装置和破坏性保护装置。电气保护装置:①限位幵关,炉体内压力异常上升时使燃烧自动停止。②自控制式防爆阀。

真空相变热水锅炉优点:

①安装即可使用,安全性能高;②一机多用,节省投资;③不腐蚀、不裂纹、不鼓疤、不爆管、寿命长;④高效节能运行、管理费用低。



产品参数

  额定工况参数

  1. 换热器标准承压1.0MPa;
  2. 锅炉换热器温差可根据客户要求定制
  3. 热水流量调节范围:50-120%
  4. 传热量调节范围:20-100%
  5. 额定排烟温度:130℃


说明:

  1. 标准换热器采用不锈钢管;
  2. 建议天然气接管比表列燃气口径放大一号,保证气压稳定;
  3. 表列城市煤气按低位热值16750KJ/Nm3计算,天然气按低位热值35588KJ/Nm3计算,轻油按0号柴油热值42700KJ/kg计算,液化石油或空混气根据具体热值确定耗量机配管;
  4. 锅炉标准回路为一回路;

上述性能表因技术改进而变更时,恕不另行通知。
